تیوب لیزر CO2 قلب تپنده دستگاههای برش و حکاکی لیزری است. اگر حین کار متوجه کاهش توان پرتو، تغییر رنگ نور تیوب یا توقف ناگهانی فرایند برش شدهاید، احتمالاً با یکی از رایجترین و در عین حال خطرناکترین مشکلات فنی یعنی داغ شدن بیش از حد تیوب لیزر مواجه هستید. تیوبهای لیزری بر پایه تخلیه الکتریکی و برهمکنش گازها کار میکنند. این فرایند گرمازای شدید، در صورت عدم مدیریت صحیح، میتواند در چند دقیقه به آسیبهای ساختاری جبرانناپذیر یا حتی شکستن شیشه تیوب منجر شود. در این مقاله صنعتی، علل اصلی افزایش دمای تیوب لیزر، نحوه عیبیابی آن و نقش کلیدی چیلرهای صنعتی در حفظ سلامت دستگاه را بررسی میکنیم.
چرا تیوب لیزر داغ میشود؟ بررسی علل اصلی
تولید پرتو لیزر فرایندی همراه با اتلاف انرژی فراوان به صورت حرارت است. تنها درصد کمی از انرژی الکتریکی ورودی به پرتو مفید تبدیل شده و باقیمانده آن به شکل گرمای زیاد در محیط تیوب محبوس میشود. عوامل متعدد فنی و محیطی میتوانند چرخه دفع این حرارت را مختل کنند:
[انرژی الکتریکی ورودی] ──> [تولید پرتو لیزر (۲۰٪)] ──> [تولید حرارت (۸۰٪)] ──> [نیاز به گردش آب چیلر]
عملکرد نادرست یا ضعیف چیلر صنعتی
چیلر صنعتی وظیفه خنککاری مداوم آب در گردش اطراف تیوب را بر عهده دارد. هرگونه افت کارایی در سیکل تبرید چیلر، شامل موارد زیر، بلافاصله باعث بالا رفتن دمای آب و در نتیجه داغ شدن تیوب میشود:
- نشتی یا افت گاز مبرد: کاهش گاز مبرد توان خنککنندگی کمپرسور را به شدت کاهش میدهد.
- رسوبگرفتگی کندانسور: تجمع گرد و غبار روی کویلهای کندانسور مانع از تبادل حرارتی مناسب با محیط میشود.
- خرابی ترموستات یا سنسور دما: ارسال دادههای نادرست به کنترلر چیلر باعث روشن نشدن به موقع کمپرسور میشود.
رسوبگرفتگی و انسداد مسیر گردش آب
استفاده از آب شهری یا آب مقطر غیراستاندارد به مرور زمان باعث تشکیل املاح و رسوب در جدار داخلی تیوب لیزر و شیلنگهای رابط میشود. این رسوبات مانند یک عایق حرارتی عمل کرده و مانع انتقال گرمای تیوب به آب میگردند. همچنین تشکیل جلبک یا خمشدگی شیلنگها مسیر جریان آب را مسدود میسازد.
خرابی سنسور جریان آب
سنسور فلو سوئیچ وظیفه دارد جریان مداوم آب را پایش کند. اگر پمپ چیلر از کار بیفتد یا مسیر آب مسدود شود، این سنسور باید بلافاصله سیگنال قطعی را به مادربرد دستگاه لیزر ارسال کند تا شلیک لیزر متوقف شود. خرابی این سنسور باعث میشود لیزر بدون جریان آب به کار خود ادامه دهد که نتیجه آن داغ شدن آنی و خطر انفجار تیوب خواهد بود.
نامناسب بودن دمای محیط کارگاه
چیلرهای صنعتی هوا-خنک برای عملکرد بهینهسازیشده به گردش هوای مناسب نیاز دارند. اگر دستگاه لیزر و چیلر در محیطی بسته، بدون تهویه و با دمای بالاتر از ۳۵ درجه سانتیگراد قرار داشته باشند، چیلر قادر به دفع حرارت نخواهد بود و دمای سیستم بهسرعت بالا میرود.
کارکرد مداوم با حداکثر توان الکتریکی
تنظیم جریان خروجی پاور لیزر روی حداکثر توان ناپایدار، شوک حرارتی شدیدی به تیوب وارد میکند. کارکرد طولانیمدت در توانهای بالای ۸۵ تا ۹۰ درصد، نرخ تولید حرارت را از توان دفع چیلر بالاتر میبرد.
بیشتر بخوانید
دمای استاندارد کارکرد تیوب لیزر چقدر است؟
برای حفظ ساختار گازهای داخل تیوب و جلوگیری از افت توان، دمای آب در گردش باید در یک محدوده مشخص کنترل شود:
- دمای ایدهآل: ۱۸ تا ۲۲ درجه سانتیگراد
- محدوده مجاز: ۱۵ تا ۲۵ درجه سانتیگراد
- محدوده خطر: بالای ۲۵ درجه سانتیگراد
🛑نکته فنی
افزایش دمای آب به بالای ۲۵ درجه سانتیگراد باعث تخریب ملکولهای CO2 و افت توان خروجی لیزر تا ۳۰٪ میشود. دمای بالای ۳۰ درجه سانتیگراد خطر ترکخوردگی آینهها و ساختار شیشهای تیوب را به همراه دارد.
راهنمای جامع انتخاب چیلر صنعتی مناسب
انتخاب چیلر صنعتی استاندارد مهمترین گام برای تضمین سلامت تیوب لیزر است. چیلرها بر اساس توان خنککنندگی و نوع سیستم تبرید دستهبندی میشوند:
| مدل چیلر | نوع سیستم | توان خنککنندگی مناسب | تیوب لیزر پیشنهادی |
| CW-3000 | ترمو-الکتریک (بدون کمپرسور) | محدود (تابع دمای محیط) | تیوبهای زیر ۶۰ وات (برش سبک) |
| CW-500 | تراکمی (دارای کمپرسور) | حدود ۸۰۰ تا ۱۰۰۰ وات | تیوب ۸۰ تا ۱۰۰ وات |
| CW-5200 | تراکمی (دارای کمپرسور) | حدود ۱۴۰۰ تا ۱۷۰۰ وات | تیوب ۱۳۰ تا ۱۵۰ وات |
| CW-6000 و بالاتر | تراکمی صنعتی قدرتمند | بالای 3000 وات | دستگاه های دوکله یا تیوب های بالای 200 وات |
1. عدم استفاده از مدلهای بدون کمپرسور برای توانهای بالا: مدلهایی مانند CW-3000 تنها یک فن و رادیاتور ساده دارند و نمیتوانند دمای آب را پایینتر از دمای محیط بیاورند. برای تیوبهای بالای ۸۰ وات حتماً از چیلرهای کمپرسوردار سری CW-5000 به بالا استفاده کنید.
2. بررسی دبی پمپ : پمپ چیلر باید توان ایجاد هد و دبی مناسب (حداقل ۱۰ تا ۱۵ لیتر در دقیقه) را داشته باشد تا آب با سرعت کافی درون تیوب گردش کند.
3. تنظیم حالت انطباقی یا ثابت: کنترلرهای چیلر معمولاً دو حالت دارند. برای کارهای دقیق صنعتی، چیلر را روی حالت Constant تنظیم کرده و دما را روی ۲۰ درجه سانتیگراد قفل کنید.

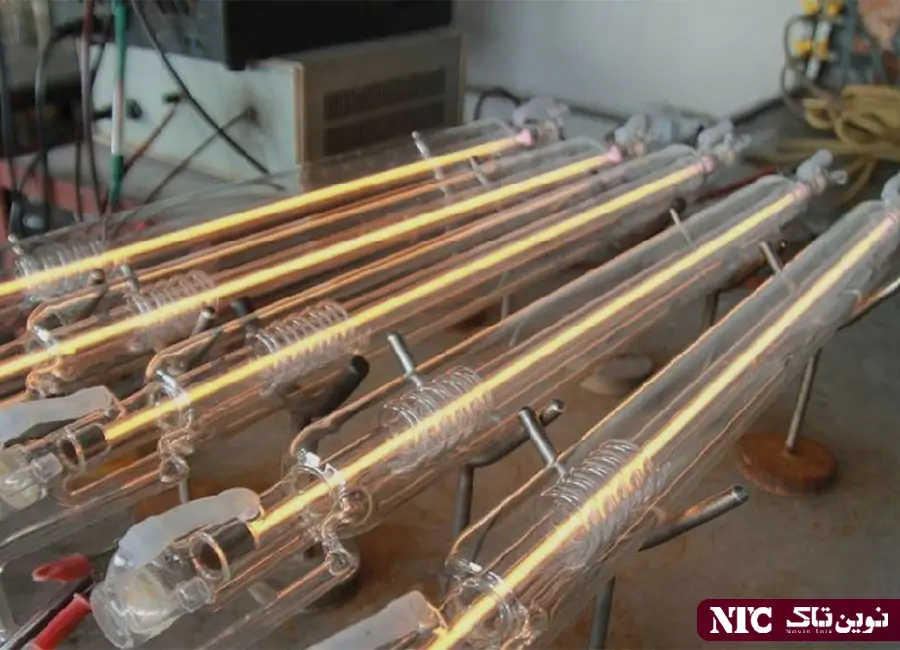

اقدامات عملی برای پیشگیری از داغ شدن تیوب لیزر
برای جلوگیری از بروز خسارتهای سنگین و افزایش طول عمر تجهیزات لیزری، رعایت دستورالعملهای زیر الزامی است:
- استفاده انحصاری از آب مقطر استاندارد: هرگز از آب شیر یا آب معدنی استفاده نکنید. آب مقطر دیآیونیزه (Deionized Water) از تشکیل رسوب و ایجاد قوس الکتریکی در داخل آب جلوگیری میکند.
- تعویض دورهای آب چیلر: آب داخل مخزن چیلر را هر ۱ تا ۳ ماه یکبار (بسته به میزان کارکرد و آلودگی محیط) بهطور کامل تعویض کنید.
- تمیزکاری کندانسور چیلر: فیلترهای ضد غبار و کویلهای کندانسور چیلر را ماهانه با باد پرفشار تمیز کنید تا تبادل حرارتی مختل نشود.
- بررسی روزانه مسیر شیلنگها: پیش از شروع کار، مطمئن شوید شیلنگهای سیلیكونی انتقال آب دچار تاخوردگی، گره یا گرفتگی نشده باشند.
- تست عملکرد سنسور فلو سوئیچ: بهصورت دورهای با قطع موقت مسیر آب در حالت خاموش، مطمئن شوید که سیستم خطای Water Error داده و شلیک لیزر را متوقف میکند.
اشتباهات رایج در نگهداری سیستم خنککننده لیزر
اضافه کردن یخ به مخزن چیلر: برخی اپراتورها هنگام داغ شدن آب، قالبهای یخ را درون مخزن چیلر میاندازند. این کار باعث شوک حرارتی شدید به تیوب و ایجاد تعریق (Condensation) روی جدار خارجی آن میشود که خطرات برقگرفتگی و شکست شیشه را در پی دارد.
بیتوجهی به پدیده میعان (تعریق تیوب): اگر دمای آب چیلر را بسیار پایین تنظیم کنید (مثلاً زیر ۱۵ درجه) و دمای محیط بالا باشد، قطرات آب روی بدنه تیوب مینشیند. این قطرات میتوانند موجب پرش ولتاژ بالا (High Voltage Arc) و سوختن پاور شوند.
ادامه کار پس از بوق هشدار چیلر: چیلرهای صنعتی هنگام افزایش دما یا کاهش جریان آب بوق هشدار فعال میکنند. نادیده گرفتن این هشدار حتی برای چند دقیقه میتواند تیوب را کاملاً نابود کند.
نتیجهگیری
داغ شدن تیوب لیزر یک مشکل ساده نیست، بلکه زنگ خطری جدی برای سلامت کل سیستم لیزر شماست. با سرمایهگذاری روی یک چیلر صنعتی تراکمی مناسب (مانند سری CW-5000 یا CW-5200)، استفاده مداوم از آب مقطر و پایش روزانه دمای سیستم، میتوانید از توقف خط تولید و هزینههای سنگین تعویض تیوب جلوگیری کنید. نگهداری پیشگیرانه همیشه ارزانتر و هوشمندانهتر از تعمیرات اضطراری است. اما در صورت نیاز به خدمات تعمیر دستگاه برش لیزر خود می توانید همین حالا از طریق شماره 02149063 با کارشناسان نوین تاک در تماس باشید.
